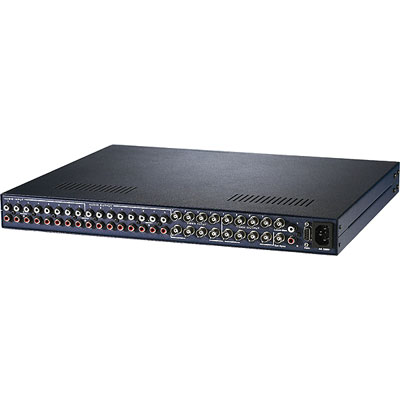

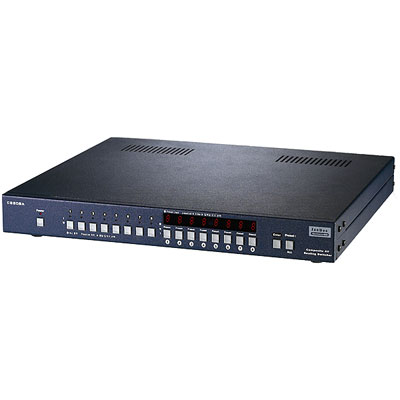

다수의 Composite 영상신호 및 Stereo Audio 신호를 임의 선택하여 다수의 Display장치로 동시 또는 개별 출력.Routing 제어 장비.
모델명:CS808A
◆ AV Routing Switcher
다수의 입력된 Composite 영상신호 및 Stereo Audio 신호를 사용자가
임의로 선택하여 다수의 Display장치로 동시 또는 개별 출력을 할 수 있는
영상 및 오디오 Routing 제어 장비.
◆ CS808A AV Routing Switcher Series
제품의 기본 특성
AV Matrix
- 다수의 입력과 다수의 출력들을 사용자가 편리하게 입, 출력을 제어
일괄제어 기능 / preset 설정이나 여러 입력, 출력을 동시 제어 시 사용
- 1회 1입력제어가 아닌 연속 입, 출력 선택을 통하여 일괄제어
Switching 상태의 memory Back-Up / 전원 Off 시 최종 연결상태의 보존
- 정전 같은 상황에 대비하여 이전 연결상황의 안전한 Back-up
Preset / 미리 저장된 switching Mode load & save.
- 자주 연결되는 입, 출력상황들을 미리 저장 하여 불러오기
RS-232 통신제어
- 통신 프로그램을 통한 PC에서의 원격제어
IR Remote Control / option사양
- 리모컨을 통한 손쉬운 입, 출력 제어
FND Display를 통하여 실시간 연결상태의 확인
- 연결상태의 편리한 확인 및 정확한 입,출력 제어
Panel Lock
- 타인의 임의변경, 오 동작 등에 대비하여 사용자가 Control Panel 잠김을
설정하여 돌발상황의 방지
Local Monitor 출력포트
- 입, 출력 제어 시 입력 영상 & 오디오의 상태를 Local monitor 포트로 확인 후 제어
- 현재 출력포트에 연결된 입력상황을 개별 확인
외부 동기신호 입력
- Video 제어 시 동기신호의 문제로 인하여 화면 흔들림 등의 문제가 발생 시
기준이 되는 외부Sync 신호를 입력하여 안정된 최적화면의 구성.
◈ AUDIO
Audio Inputs 8 입력 : 2.2V, 50kΩ Impedance Unbalanced Stereo, RCA
Audio Outputs 8 출력 : 2.2V, 50Ω Impedance Unbalanced Stereo, RCA
Local Monitoring Audio 1출력
주파수 특성 ±0.1dB @ 20Hz ∼ 20KHz
CROSSTALK - 70dB 이상 @ 1KHz
NOISE LEVEL - 70dB 이상
◈ VIDEO
Video Input 8 입력 : 1Vp-p(140 IRE) Composite Video BNC 75Ω Impedance
Video Output 8 출력 : 1Vp-p(140 IRE) Composite Video BNC 75Ω Impedance
Local Monitoring Video 1출력
주파수 특성 ±0.3dB @ 0.1MHz ∼ 4.1MHz
CROSSTALK - 60dB @ 3.58MHz
NOISE LEVEL - 70dB
DIFFERENTIAL PHASE 0.5° @ 3.58MHz
DIFFERENTIAL GAIN 0.5% @ 3.58MHz
◈ Remote / IR Controller, 통신
PC제어 RS-232, RS-422 9Pin Female
IR Type 리모컨(옵션사양5대 이상 주문시에만 특별 제작가능함)
통신속도 : 9600 bps
Data Bit : 8 bit
Stop Bit : 1 Stop Bit
Parity : Non Parity
|
|
|
|
|
|
 |
 |
