플랫케이블에 대해 절단 및 탈피 작업은 한번에 이루어집니다
|
|
|
|
|
|
|

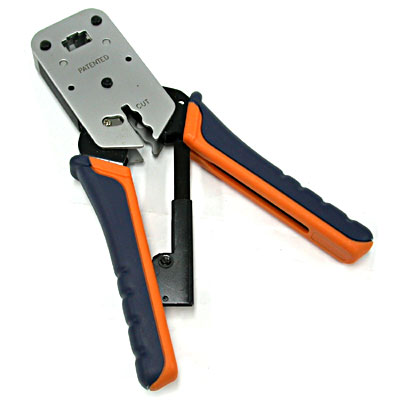

HT-L2182R제품의 재질은 알미늄과 아연 그리고 스틸입니다.
1. Cutting modular Cable
a. : 플랫케이블에 대해 절단 및 탈피 작업은 한번에 이루어집니다.
따라서 Stripping 지침 2.a.를 참조하시기 바랍니다.
b. : 라운드케이블인 경우 툴을 뒷면으로 돌리는데 이는 단면으로 된 날을 사용자 정면으로
향하게 합니다. 라운드 케이블을 라운드 홀에 넣고서 손잡이를 누릅니다.

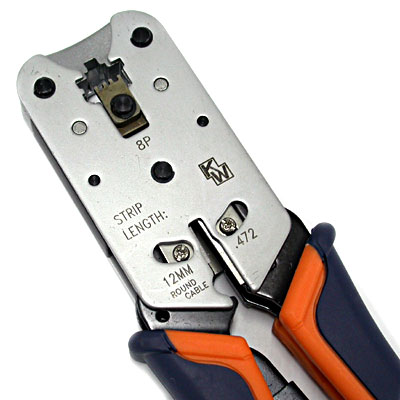

2. Stripping modular cable : stripper는 툴의 앞쪽에 있습니다.
a. 플랫케이블을 stripper에 넣고 밑에 있는 날에 조금 나오도록 한 뒤 손잡이를 누릅니다.
케이블은 수직이 되게 유지한 후 툴에서부터 당깁니다.
b. 라운드 케이블을 앞쪽의 라운드 stripping hole에 넣습니다. 손잡이를 누른 다음, 케이블을
반 시계 방향으로 돌립니다. 그리고 툴은 시계방향으로 동시에 돌립니다.
3. 바깥 피복을 제거한, 라운드 케이블을 플러그 안에 넣고 나서, 남은 WIRE 한쪽 끝이 다른 쪽
끝의 올바른 WIRE에 맞물리게 합니다.

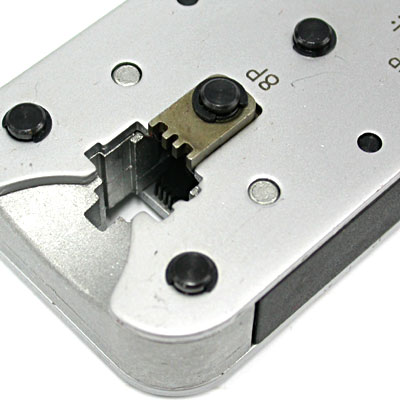

4. Crimping modular plug
케이블의 Modular plug를 툴의 HOLDER에 위치시킵니다. Stripper wire는 tab 과 gold contact의
사이에 위치하게 합니다. 멈출 때까지 손잡이를 누릅니다. 툴에서 crimped plug를 빼냅니다.

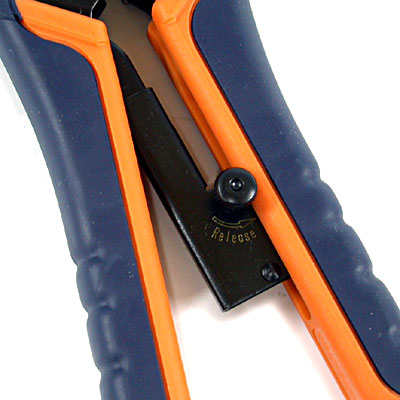

5. Ratchet 풀기
Crimping 하는 과정에서 ratchet에 있는 나사를 반 시계 방향으로 돌리는데 이것은 부정확한
작동을 중단시키기 위해서 입니다. |
|
|
 |
 |
